沉淀池是污水处理过程中常用的污水处理设备之一，而沉淀池又分为斜管沉淀池、斜板沉淀池和絮凝沉淀池等。下面我们就重点介绍一下斜管沉淀池。

斜管沉淀池简介：

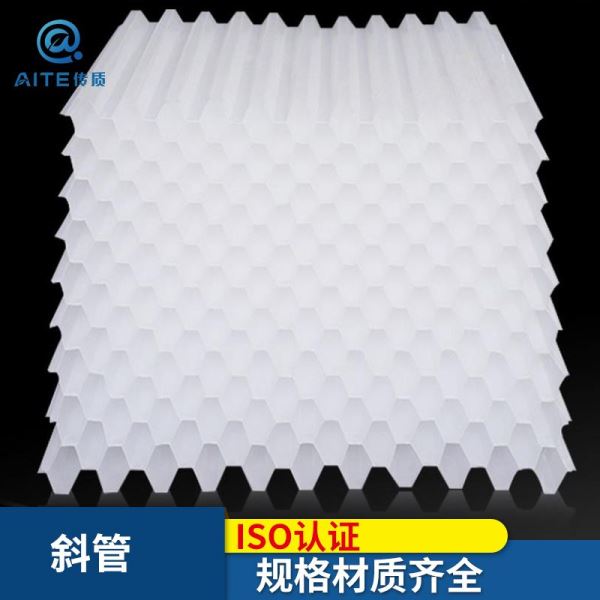

斜管沉淀池是指在沉淀区内设有斜管的沉淀池。主要由设备箱体、配水混凝系统、斜管区、集水系统、加药系统、集泥斗与污泥处理系统等组成。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆(异)向流、同向流和逆向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。

斜管沉淀池设备构图：

斜管沉淀池原理：

设斜管沉淀池池长为L，池中水平流速为V，颗粒沉速为u0，在理想状态下，L/H＝V/u0。可见L与V值不变时，池身越浅，可被去除的悬浮物颗粒越小。若用水平隔板，将H分成3层，每层层深为H/3，在u0与v不变的条件下，只需L/3，就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变，由于池深为H/3，则水平流速可正加的3v，仍能将沉速为u0的颗粒除去，也即处理能力提高倍。同时将沉淀池分成n层就可以把处理能力提高n倍。

斜管沉淀池流程图：

斜管沉淀池的优点：

1、沉淀面积增大；

2、沉淀效率高，产水量大；

3、水力条件好，有利于沉淀。

斜管沉淀池主要就是在池中加设斜板或斜管，可以大大提高沉淀效率，缩短沉淀时间，减小沉淀池体积。
