射频导纳物位计

◆产品简介

射频导纳物位计

SL200产品电子线路采用了抗粘附电路，可以在探测真实物位的同时，清除粘附和悬挂在探头周围的假物位信号影响。是测量液体、固体、界面和泡沫的极好的物位变送器。它能在极端工艺条件下工作，其温从-184～260℃和压力真空(FV)到525bar，性能优异，适用范围广。

◆工作原理

该产品工作原理是基于射频（RF）电容技术。将一个无线电频率施加在探头上，通过连续的分析，确定由周围环境造成的影响。因所有材料具有介电常数，而且其导电率都不同于空气，当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板，探头的绝缘体和周围空气成为介电材料，当空气（其介电常数为1.0）被任何其它材料（介电常数＞1）置换时，电容值的变化造成了阻抗的变化。这一影响被电路测量后，再与由灵敏设置（路）建立的参考基准相比较。

◆产品特点

专利的有效屏蔽技术；

简易的按钮调校；

频率反转技术，提供更高的分辨率；

2线制回路供电4-20、20-4mA测量信号；

耐高温、高压；

6.该产品可检测任何工艺物料，例如：精炼油、汽油、导电泥浆等；

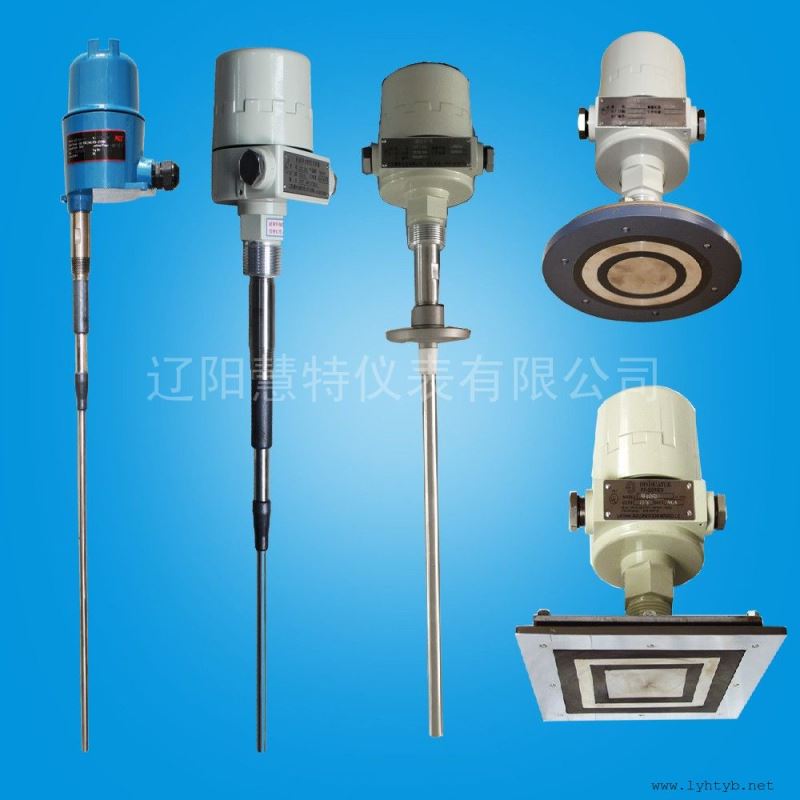

7.该产品与LC86X传感探头匹配。LC863是通用探头，LC890是平板探头，也提供钢绳探头，具有Teflon和不锈钢结构，它能用于高温、高压环境、液体、粉体、大固体块料及腐蚀性物体。

◆技术参数

电源：24VDC

2.大工作电流：MAX100mA

3.4～20mA输出阻抗：MAX750

4.延时时间：0～30秒连续可调

5.物料温：-184℃～260℃电路耐温：-40℃～80℃

6.RS485通讯口/高低位/数字显示：有

7.调校方式：按钮（数字调校）

8.出线孔螺纹尺寸（防水接头适用电缆）：M201.5（8～12mm）

9.感应：0.5pf精：0.5%

10.失电保护：高低模式，现场可调

11.外壳：IP65，重铸铝外壳
