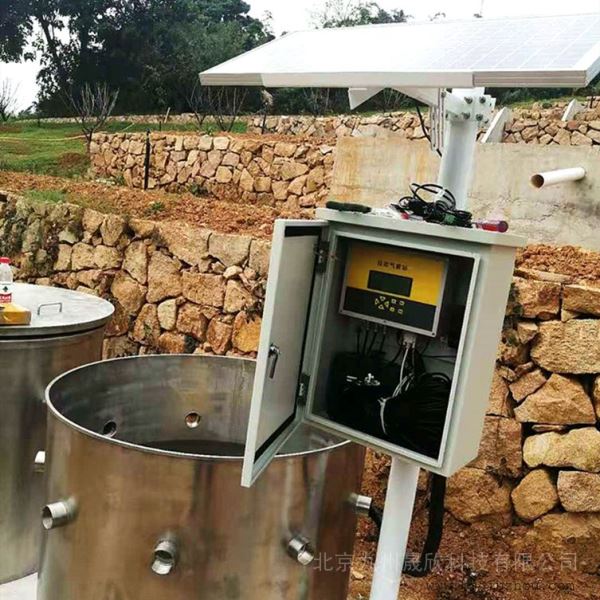

水质监测站

水质监测站

1.系统概述

KH-SZJCM水质监测站具有1路ModBus-RTU主站接口（可通过此接口连接我司

485变送器：可监测水体温、水位高、氨氮离子浓、酸碱、溶解氧浓、电导率、水体浊；同时水质监测站可以根据客户自己的需求任意搭配485变送器，不限于默认的485设备），2路继电器输出；水质监测箱内可接网络视频字符叠加器和4G路由器，可扩接摄像头设备；可扩接七寸触摸屏进行现场显示；该设备可通过GPRS方式将数据上传至监控软件平台，也可以通过网口接入局域网，同时该气象站还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该气象站还能外接1路LED屏显示（默认点阵数9648）。

1.1功能特点

n具有1路ModBus-RTU主站接口可接入我司485变送器，默认为：水体温、水位高、氨氮离子浓、酸碱、溶解氧浓、电导率、水体浊。同时也可以根据客户需求任意搭配其他485变送器。

n2路继电器输出，可关联到任何一路信号采集上做报警或自动控制使用。

n1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台。

n1路RJ45网口，可将监测数据上传至远端监控软件平台。

n具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。

n可外接1路室外LED单色显示屏，默认点阵9648（支持大点阵数）。

n多种测量要素可自由搭配。

n可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。

n可以支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作。

n设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。

1.2技术参数

参数名称

范围或接口

说明

数据上传通信接口

RJ45网口

通过网口方式上传数据

GPRS无线

通过GPRS方式上传数据

GSM短信

支持短信报警

ModBus-RTU从站接口

支持外部设备通过ModBus-RTU协议问询气象站中的数据。

数据采集通信接口

从RS485接口

能够采集1-32台485接口的变送器的数

据，长通信距离1500

点阵LED屏显示接口

LED屏显示接口

支持大点阵数的单色LED显示屏

1路直流电压采集

采集量程0-100V

采集精0.1V，输入阻抗100K

可设置转换系数

3路4-20m电流信号采集

4-20mA电流信号采集

采集分辨率3000输入阻抗120欧可设置转换系数

4路开关量信号输

入

可检测干接点通断状态

外接无源干接点，响应时间0.2S

2路继电器输出

继电器干接点输出

继电器容量：250VAC/30VDC5A

本继电器可关联到任意通道的上下限，用作报警或自动控制。

数据上传间隔

1S~10000S

数据上传间隔1S~10000S可设

默认30s上传一次

内置存储容量

52万条

内置存储，多可存储52万条

供电

外部电源供电

220VAC交流电

双供电

支持220V市电与太阳能板双供电

（优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断）

太阳能供电

配套我司太阳能电池板和蓄电池

（太阳能电池板60W，蓄电池续航时间7左右）

1.3产品选

KH-SZJCM为水质监测站的基本号，具体监测要素用户可自己选择。

KH-

公司代号

SZJCM-

水质监测站

M1-

固定式膨胀螺丝安装立杆

M2-

固定式三脚架安装立杆

M4-

U固定式膨胀螺丝安装立杆

M5-

U固定式三角架安装立杆

LED-

220V供电、带9648LED显示屏

DC-12-

太阳能电池板+蓄电池

Y

-

220V交流电源供电

G

GPRS上传

4G

4G上传

空

不带触摸屏

HMI

带触摸屏
