直读式硅钢片铁损测试仪TCIL-5A

产品概述：

硅钢片铁损测试仪

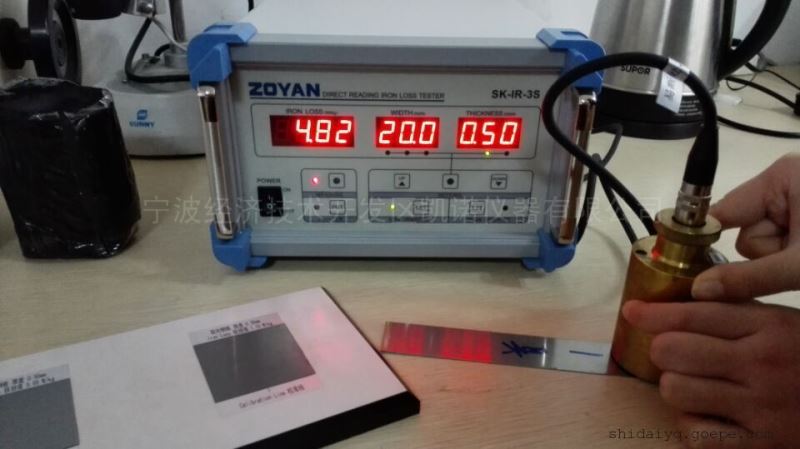

铁损测试仪TCIL-5A，用于单片硅钢片铁损值的检测。适用于硅钢片生产厂家、电机及变压器等硅钢片来料检验、加工监测等生产环节，操作简单方便。

克服了传统硅钢检验时，对硅钢形状的测试要求，无需专门制作测试试样。

增加了50Hz-400Hz宽频测试要求，充分普通硅钢和新能源硅钢材料高频检测的需求。

采用彩色液晶显示模块，提升了产品的直观性。

配备RS232串行接口，可以利用微打印机或USB接口实现数据实时输出(另需选配)。

主要特点：

本产品增加了宽频测试设置，了性能源材料对高频检测的需求

不需特别截取测试试样，灵活地测试单片硅钢片

可在不同频率下，针对不同宽和厚的不规则试样进行检测

独特的交流正弦测试电源设计，提升了仪器的稳定性和抗干扰性

优化空气补偿、测试探头补偿设计，提高仪器的测试准确性

4.3寸彩色液晶显示和中英双语言设计，提升了产品的直观性

配备RS232串行接口，可利用微打印机数据实时输出(另需选配)

配备U盘直接存储数据功能，可利用U盘直接将数据存储成Excel格式(另需选配)

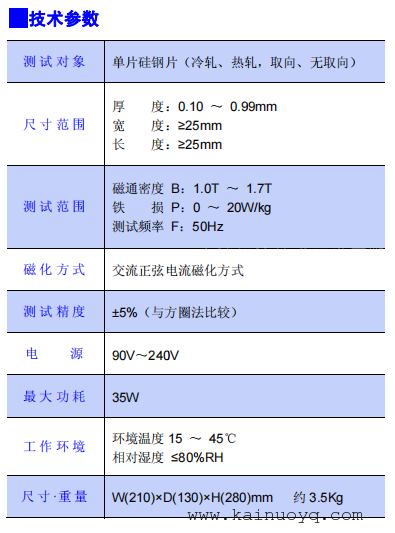

技术参数：

测试对象：单片硅钢片（冷轧、热轧，取向、无取向）

尺寸范围：

1.厚：0.10-0.99mm

2.宽：3mm

3.长：25mm

测试范围：

1.磁通密（B）：0.5-1.7T范围内任意可调

2.铁损（P）：0-160W/kg

3.测试频率（F）：50Hz-400HZ自由切换

磁化方式：交流正弦电流磁化方式

测试精：5%（与方圈法比较）

电源：90-240V

大功耗：50W

环境温：15-45℃

相对湿：80%RH

尺寸：mm

重量：约3.5kg

标准配置：

测试仪主机1个

测试探头1个

硅钢片校准板(取向和无取向板)各1块

电源线、探头连接线各1根

设备保险丝1只

使用说明书、简易操作说明各一本

铝合金箱1只

微打印机(可选配件)1只

U盘数据存储(可选配件)1只

测试原理：

将绕有激磁线圈和磁束检出线U磁铁置于被测试样上即开成闭合磁路

如果该U磁铁的磁路断面面积比试片内磁路断面面积大许多时，则激磁线圈加电压时所产生的激磁电流与磁通检出线圈上产生的电压乘积即为试片内之损耗

本测定器备有试片和测定用磁能密选择开关，选择、设定后，试片的铁损值便可立即读出铁损值可由此式得知：铁损=试片内损耗/试片内磁路部分的有效重量

应用提示：

1.附属标准板所标的数据只用作仪器日常使用正常与否的参考依据，不作绝对标准值。

2.对大面积板材的测试采用多点测试并取其平均值为宜；对同一批材料也如此。

3.形状弯曲、表面粗糙及形状复杂的单片测试，会造成测试数据的较大偏差。

4.形状复杂的冲压片，采用相同设置、相同设定条件下比较测试数据。

5.复杂形状的冲压片测试，其宽设定依据探头所覆盖面积的折合长方形的有效宽。
