管道防腐层检测仪（管道防腐层检测仪器）

1、管道防腐层检测仪概述

2009年出品的内外业一体化管道防腐层检测仪，解决了以往定位、数据采集与分析两步走的工作消耗，提高了工作效率，减轻了工作强度。

管道防腐层检测仪（管道防腐层检测仪器）

2、管道防腐层检测仪腐蚀原因

主要有：土壤腐蚀、大气腐蚀、生物腐蚀和杂散电流

3、管道防腐层检测仪腐蚀危害

石油、天然气、城市燃气和供水等管道的防护层由于埋地时间长久而出现老化、发脆、剥离、脱落，如发生泄漏将造成不可估量的经济损失与安全威胁。

4、管道防腐层检测仪主要功能

油气管道防腐层绝缘性能评估和缺陷点定位

重要管道防腐层的定期跟踪检测和安全评价

查找和定位管道搭接点、不明管道和分支管道

长输管道的路径定位和深度测量

新铺管道涂层施工质量验收

协助对缺陷故障进行分类

协助修复工作进行优先级排序和修复计划

5、管道防腐层检测仪内外一体

全能型：点距和测点坐标测量，同时测量多频电流，同时定位管道和缺陷点

现场测绘型：实时电流曲线，实时ACVG曲线

内外业一体化型：现场分析检测数据，现场评估防腐层绝缘性能

6、管道防腐层检测仪工作原理

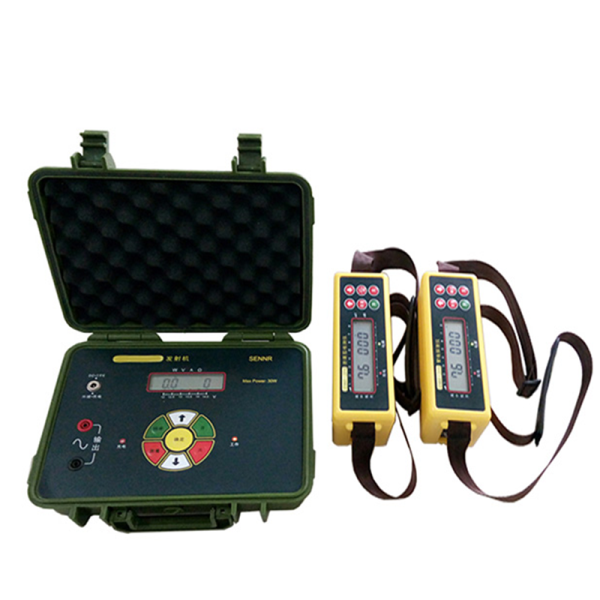

管道防腐层检测仪一般由发射机、接收机和A字架组成，采用电磁场感应原理，由发射机输送一个特殊电流信号到管道，用接收机接收管道传送的这种电流信号，并对电流变化情况分析，实现对管道防护层绝缘性的评估，后用A字架进行破损定点。

电流强度随距离的增加而衰减，在管径、管材、土壤环境不变的情况下，防腐层对地的绝缘性越好，则电流损失越少，衰减亦越小。反之，若防腐层损坏，如老化、脱落、绝缘性能越差，电流损失越严重，衰减也就越大，从而实现对防腐层破损状况的评估。

管道防腐层检测仪可以全面评估防护层的状况，指导地下管道的维护和检修，避免抢修中的盲目性。广泛适用于石油、天然气、煤气、水、电缆等埋地管线的检测，定期检测长距离埋地输送管线及城市埋地管网系统，确保城市大动脉的安全及正常运行。
