膜盒压力表（膜盒压力表规格及型号）

1、膜盒压力表基本介绍

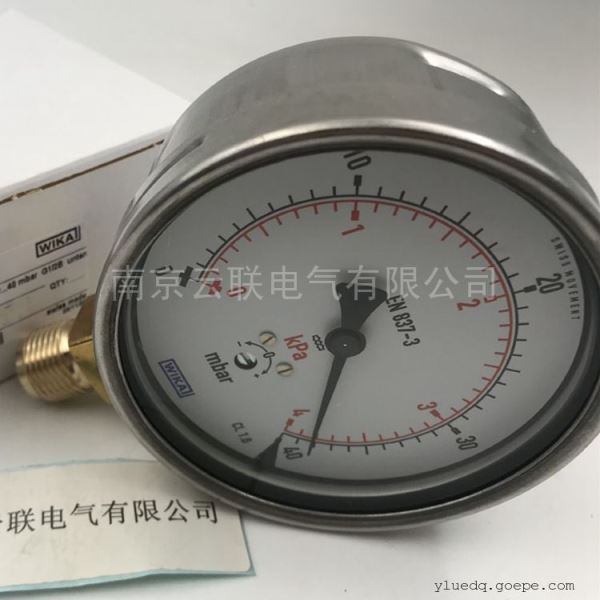

采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。膜盒压力表属于就地指示型仪表，就地显示压力的大小，不带远程传送显示、调节功能。

膜盒压力表（膜盒压力表规格及型号）

2、膜盒压力表结构原理:

膜盒压力表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。表盘上有调零装置，可以方便调整零位。

3、膜盒压力表技术参数

１．精度等级：1。6级；2。5级；

２．结构形式：径向直接式（I)；轴向直接式（Ⅱ）；轴向嵌装式（v)；径向凸装式（Ⅵ）；

３．量程范围：（Ｋpa）0～１．６；0～２．５；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20-30~30。

４．使用环境条件：-25～55℃，相对湿度不大于80％；

５．抗工作环境振动：V・H・3级；

6．接头螺纹：

M14×1.5；M20×1.5；G1/4；G3/8；G1/2；

4、膜盒压力表外形尺寸

5、膜盒压力表安装：

⒈膜盒压力表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。

⒉膜盒压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。

⒊在安装膜盒压力表前端应有缓冲器；为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。
