邵氏硬度计（邵氏硬度计测量范围）

1、邵氏硬度计用途

邵氏硬度计用于橡胶类产品邵氏硬度值测量。

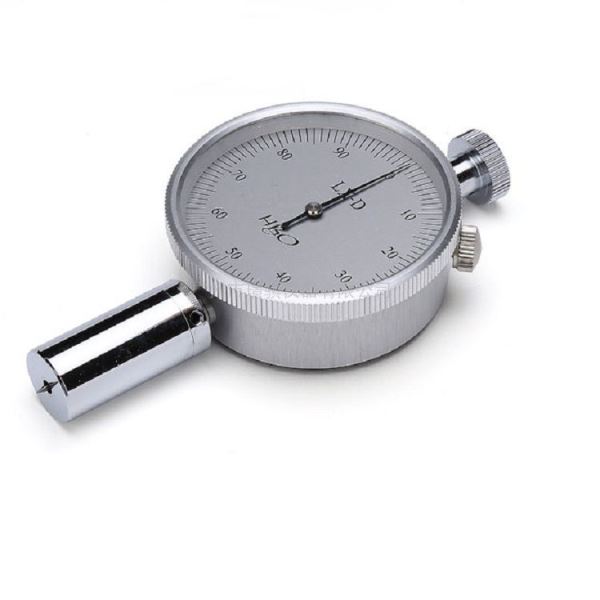

邵氏硬度计（邵氏硬度计测量范围）

2、邵氏硬度计原理

具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应出与速度成正比的电压。

硬度计算公式

1.肖氏硬度(HS)=勃式硬度(BHN)/10+12

2.肖式硬度(HS)=洛式硬度(HRC)+15

3.勃式硬度(BHN)=洛克式硬度(HV)

4.洛式硬度(HRC)=勃式硬度(BHN)/10-3

硬度规定:

HS<100

HB<500

HRC<70

HV<1300

(80~88)HRA,(85~95)HRB,(20~70)HRC

洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。

硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)

以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。

2.洛氏硬度(HR)

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：

HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3维氏硬度(HV)

以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

HK=139.54P/L2。式中：HK－努普硬度，Mpa；P－荷重，kg；L－凹坑对角线长度，mm。我国和欧洲各国采用维氏硬度，美国则采用努普硬度。兆帕（MPa）是显微硬度的法定计量单位，而kg/mm2是以前常用的硬度计算单位。它们之间的换算公式为1kg/mm2=9.80665Mpa。

3、邵氏硬度计分类

邵氏硬度计主要分为三类：即A型，C型和D型。它们的测量原理完全相同，所不同的是测量针的尺寸不同。

其中A型的针尖直径为0.79mm，

邵A型硬度计用来测量软塑料、橡胶、合成橡胶、毡、皮革、

D型的针尖直径为0.2mm.即半径为R0.1。

邵D型硬度计用来测量硬塑料和硬橡胶的硬度，例如:地板材料，保龄球等现场测量硬度。

C型的测针是一个圆球直径5mm。

邵氏C型硬度计用来测量泡沫材料和海绵等软性材料。
